Aliasing ve truncation artefaktı

Özet

İzdüşüm verisindeki yetersiz örneklenmeye bağlı aliasing, filtreli geri izdüşümle oluşturulan BT görüntülerinde çizgisel artefaktlara yol açabilir. Truncated-view artefaktı, objenin tarama alanının (FOV) dışına taşması nedeniyle bazı projeksiyonlarda eksik veri oluşmasıyla ortaya çıkar; bu durum rekonstrüksiyon kalitesini düşürür ve alan sınırlarında artefaktlara yol açabilir. İzdüşüm verisindeki yetersiz örneklenme aliasing artefaktlarına; kesit projeksiyonlarında anatomy'nin kısmen yer almaması (truncation) ise truncated-view artefaktlarına yol açar. Truncation periferik bulguları örtebilir; FOV dışında kalan anatomi bu kesitte değerlendirilemez.

Okuma sırası

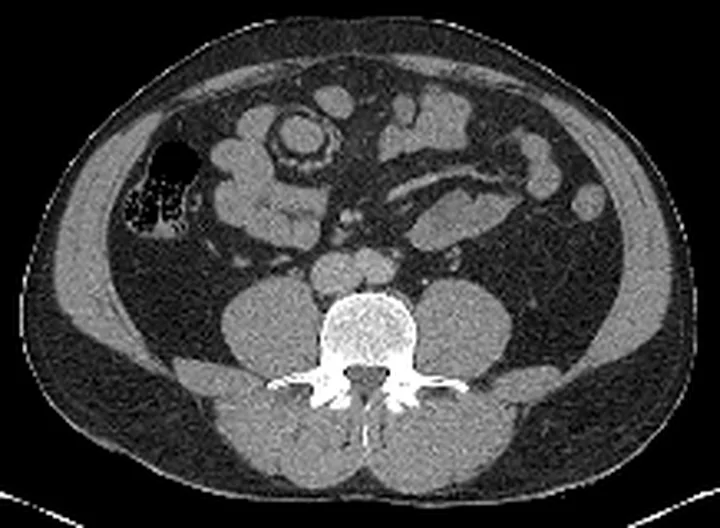

1. Lateral karın duvarı, tarama ve rekonstrüksiyon FOV sınırları. Tarama FOV’unun lateral karın duvarını kapsayıp kapsamadığını kontrol edin; rekonstrüksiyon FOV’u daha küçükse görüntüdeki kırpılmayı ayrı kaydedin.
2. Kesit periferindeki atenüasyon sapması. Kesit kenarındaki parlaklığı ölçüm alanı dışındaki yumuşak dokuyla ilişkilendirin ve FOV kapsamını yeniden kontrol edin.
3. Projeksiyon verisi aliasing kaynaklı çizgilenme. Rekonstrüksiyonda ışınsal çizgiler izleniyorsa, projeksiyon verisindeki örnekleme kaynaklı artefaktı aliasing başlığında değerlendirin.

Faz ve pencere

Kontrastsız tanısal

Kesitte tarama FOV’unun kapsamadığı yumuşak dokuyu, periferik atenüasyon sapmasını ve projeksiyon verisi kaynaklı çizgilenmeyi kaydedin.

Önerilen pencereler: Batın (G 400 / M 50), Yumuşak doku (G 400 / M 40), Kemik (G 1800 / M 400).

BT bulguları

• Kırpılma (cropping) — rekonstrüksiyon FOV’u tarama FOV’undan küçük seçilirse periferik anatomi görüntü dışına çıkar; bu, truncated-view artefaktından farklıdır.
• Truncated-view artefaktı — hastanın veya görüntülenen yapının bir kısmı kesit projeksiyonlarının bazılarında bulunup bazılarında bulunmadığında ortaya çıkabilir; kesit periferinde yalancı yüksek atenüasyon görülebilir.
• Aliasing kaynaklı çizgisel artefakt — izdüşüm verisindeki yetersiz örneklemenin filtreli geri izdüşüm tabanlı rekonstrüksiyonda çizgisel artefaktlara yol açmasıdır.
• Rekonstrüksiyon FOV’u — alan genişletildiğinde periferik anatomi görüntüye girebilir; genişletilmiş FOV rekonstrüksiyonu her zaman tanısal kalitede olmayabilir.

Normalde

FOV dışında kalan anatomi BT’de değerlendirilemez; truncation periferik atenüasyonu bozabilir, daha küçük rekonstrüksiyon FOV’u ise periferik dokuyu görüntüden kırpabilir.

Ayırıcı tanı

Metal kaynaklı streak

yüksek yoğunluklu nesnelerden (protez, klips veya dış metal) kaynaklanan çizgisel artefaktlar rekonstrüksiyonda belirgin şekilde görülür.

Hareket artefaktı

istemli ya da istemsiz hareket organ ve vücut sınırlarında bulanıklık ve çiftlenme (gölgeleme) oluşturur; truncation kaynaklı periferik atenüasyon sapmasından farklıdır.

Tuzaklar

• FOV kenarında eksik görünen veya kesilmiş dokuda lezyon yokluğu sonucuna varmayın; görüntü dışında kalan anatomi değerlendirilemez.
• Kesit periferindeki yüksek atenüasyon sapmasının truncation artefaktından kaynaklanabileceğini göz önünde bulundurun.

Kendini dene

1. CT rekonstrüksiyonunu etkileyebilen izdüşüm verisi sorunlarına örnek olarak hangisi verilebilir?

   • Verinin truncation nedeniyle eksik kalması
   • MR görüntüsünde Gibbs çizgilenmesi
   • Ultrasonda akustik gölgelenme
   • BT’de kontrast madde kullanılması
   Cevabı göster

   Verinin truncation nedeniyle eksik kalması. İzdüşüm verisindeki truncation, rekonstrüksiyonu etkileyebilen eksik veri örneklerinden biridir.

2. CBCT'de izdüşüm açılarının yetersiz örneklenmesi, geleneksel analitik rekonstrüksiyonda hangi artefakta yol açabilir?

   • Belirgin çizgisel artefaktlar
   • Kesit kalınlığının artması
   • Kontrast madde tutulumu
   • Hareket bulanıklığı
   Cevabı göster

   Belirgin çizgisel artefaktlar. Yetersiz açısal örnekleme, geleneksel analitik rekonstrüksiyonda çizgisel artefaktlara yol açabilir.
