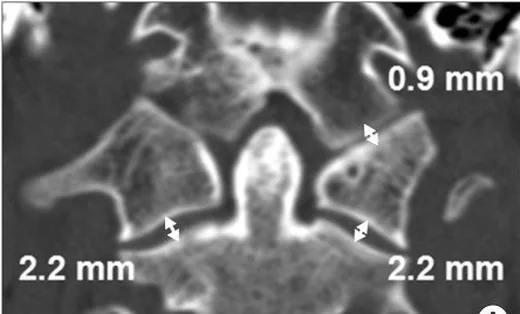

Atlanto-dental aralık ve normal hizalanma ölçümü

Özet

Atlanto-dental aralık (ADI), C1 ön arkı ile dens arasındaki kemik aralığını ölçer; genişleme atlantoaksiyel instabilite veya transvers atlantal bağ yaralanması için dolaylı ipucu olabilir, ancak normal ölçüm bağ bütünlüğünü dışlamaz. İnce kesit kontrastsız servikal BT kemik hizalanmasını gösterir; bağların kendisini doğrudan değerlendirmede sınırlıdır ve klinik şüphe sürüyorsa MR tamamlayıcıdır. ADI referans ölçümü gerçek orta hat sagittal rekonstrüksiyonda yapılır; orta hat dışındaki veya eğik kesitte görünen genişliği standart ölçüm kabul etmeyin. ADI'yi ve eşlik eden C1-C2 hizalanma bozukluğunu gözden kaçırmak instabiliteyi düşündüren bulguların eksik değerlendirilmesine yol açabilir.

Faz ve pencere

Kontrastsız tanısal

Orta hat sagittal kemik rekonstrüksiyonda C1 ön arkının posterior korteksi ile densin anterior korteksi arasındaki aralığı, ön arkın kraniokaudal kalınlığının orta düzeyinde ölç; aksiyel görüntülerle orta hattı doğrula ve C1-C2 hizalanmasını incele. İyotlu kontrast gerekmez.

Kemik algoritması tanısal

İnce kesit kemik algoritması C1 ön arkı ve dens kortekslerini belirginleştirerek ADI ölçüm uç noktalarının seçimini kolaylaştırır; aynı seride atlantoaksiyel eklem yüzleri ve kırık hattı da incelenir.

Önerilen pencereler: Kemik (G 1800 / M 400), Yumuşak doku (G 400 / M 40).

BT bulguları

• ADI ölçüm hattı — C1 ön arkının posterior korteksi ile densin anterior korteksi arasından, gerçek orta hat sagittal kesitte geçer.
• Erişkin BT referansı kohort ve yaşa bağlıdır — bir MDCT norm çalışmasında ADI <2 mm, erişkin travma CT serisinde üst normal limit 2.5 mm, ayrı yaş gruplu MDCT serisinde 18–39 yaş için gözlenen aralık 0.85–3.12 mm bildirilmiştir; bunlar tek evrensel eşik değildir.
• Konvansiyonel lateral grafi erişkin referansı — klasik üst sınırlar erkeklerde 3 mm, kadınlarda 2.5 mm olarak aktarılır; bu grafi değerlerini CT ölçümüne taşımayın.
• Çocukta yaş ve modalite etkisi — konvansiyonel grafide <5 mm geleneksel sınır olarak aktarılır; pediatrik CT’de yaş gruplarına göre üst normal sınırlar 2.65–4.8 mm aralığındadır. Erişkin CT eşiği çocuğa uygulanmaz.
• Dens, atlasın ön arkı içinde orta hatta yer almalı; C1'in C2 üzerine göre öne veya arkaya yer değiştirmesi (subluksasyon/dislokasyon) eşlik eden hizalanma bulgusudur.
• Eşlik eden kraniyoservikal bulgular — dens kırığı, C1 ark kırığı, lateral kitle asimetrisi ve prevertebral yumuşak doku değişikliği birlikte aranır.
• ADI'nin sınırı — normal ADI transvers atlantal bağ bütünlüğünü kanıtlamaz; MRI ile doğrulanmış bağ yırtıklarında ADI normal kalabilir ve CT ölçümleri bağı tek başına güvenilir biçimde değerlendirmez.

Ölçütler ve sınıflamalar

Erişkin MDCT norm çalışmasında ADI çalışma üst değeri

<2 mm

Erişkin travma CT serisinde ADI üst normal sınırı

2.5 mm

Erişkin konvansiyonel lateral grafi erkek ADI üst sınırı

3 mm

Erişkin konvansiyonel lateral grafi kadın ADI üst sınırı

2.5 mm

Çocuk konvansiyonel lateral grafi ADI geleneksel üst sınırı

<5 mm

1–15 yaş pediatrik CT kohortunda yaş grubuna göre ADI üst normal sınır aralığı

2.65–4.8 mm

Erişkin MDCT yaş grubunda gözlenen ADI aralığı (18–39 yaş kohortu)

0.85–3.12 mm

Normalde

Erişkin BT'de C1 ön arkının posterior korteksi ile densin anterior korteksi arasındaki dar predental aralık gerçek orta hat sagittal kesitte ölçülür; bir MDCT norm çalışmasında <2 mm bildirilmiştir. Densin orta hat konumunu ve C1 lateral kitlelerinin C2 ile uyumunu aksiyel/koronal düzlemlerde ayrıca kontrol edin.

Ayırıcı tanı

Os odontoideum

dens gövdesinden ayrı kemikçik şeklinde görülebilir ve normal gelişimsel varyant ya da eski yaralanma ile ilişkili olabilir; morfoloji ve C1-C2 hizalanması akut travma bağlamında değerlendirilir.

Akut dens kırığı

kırık hattı densin apeksinde, boynunda veya tabanında olabilir; çocukta gelişimsel ossifikasyon merkezleri ve sin kondroz hatlarıyla karışmamasına dikkat edin.

Konjenital dens hipoplazisi

dens kısa veya gelişmemiş görünebilir; yalnız ADI artışı yerine kemik gelişim biçimi ve atlas hizalanması değerlendirilir.

Rotasyonel atlas pozisyonu

baş rotasyonu C1-C2 faset ve lateral kitle ilişkilerini asimetrik gösterebilir; dens merkezini ve karşı taraf eklem ilişkisini aksiyel düzlemde birlikte kontrol edin.

Kraniyoservikal bileşke disosiyasyonu

yalnız ADI ile dışlanamaz; oksiput-C1 eklem aralıkları ile basion-dens ilişkisi de incelenir.

Tuzaklar

• ADI referans ölçümü gerçek orta hat sagittal kesitte yapılır; oblik veya orta hat dışı kesitte geniş görünen aralığı önce aksiyel görüntülerle doğrulayın.
• Erişkin grafi eşiğini CT’ye aynen uygulamayın; erişkin CT norm çalışmaları farklı örneklemlerde <2 mm ve 2.5 mm üst normal değerleri bildirmiştir.
• Çocukta yaşa özgü fizyolojik genişliği erişkin eşiğiyle yaralanma olarak adlandırmayın; atlas ve densin ossifikasyon gelişimini de değerlendirin.
• Normal ADI'yi sağlam transvers atlantal bağla eş tutmayın; normal CT ölçümü bağ yırtığını dışlamaz, klinik şüphede MR bağları tamamlayıcı değerlendirir.

Kendini dene

1. Erişkin travma BT'sinde ADI gerçek orta hat sagittal kesitte 2,8 mm ölçülüyor. En doğru yorum hangisidir?

   • Kohort ve yaşa özgü referanslarla yorumlanır; tek başına transvers bağ yırtığını kanıtlamaz
   • Erişkin CT için her yaşta kesin normaldir
   • Transvers atlantal bağ yırtığını tek başına kanıtlar
   • Erişkin grafi eşiği CT'ye doğrudan aktarılır
   Cevabı göster

   Kohort ve yaşa özgü referanslarla yorumlanır; tek başına transvers bağ yırtığını kanıtlamaz. Erişkin CT çalışmalarında referans değerler kohort ve yaşa göre değişmiştir; 2,8 mm tek evrensel eşikle yorumlanamaz. ADI tek başına transvers bağ bütünlüğünü göstermez; klinik ve diğer görüntüleme bulgularıyla birlikte değerlendirilir.

2. Sagittal rekonstrüksiyonda ADI geniş görünürken aksiyel dens merkezi kesit dışında kalıyor. İlk düzeltme nedir?

   • Gerçek orta hat rekonstrüksiyonunu seçmek
   • Portal faz eklemek
   • Pencereyi akciğere almak
   • Yalnız koronal ölçmek
   Cevabı göster

   Gerçek orta hat rekonstrüksiyonunu seçmek. Ölçüm C1 ön arkı ve densin gerçek orta hat korteksleri arasında, ön ark kalınlığının orta düzeyinde yapılmalıdır. Kontrast fazı ya da akciğer penceresi kemik aralığı ölçümünü düzeltmez.
