Kardiyak hareket ve basamak artefaktı

Özet

EKG eşzamanlı koroner BT anjiyografide ritim düzensizliği, yüksek kalp hızı, solunum veya uygun olmayan rekonstrüksiyon fazı koronerleri ve kalp sınırlarını bulanıklaştırabilir. Ardışık helikal veri bloklarının kardiyak faz uyumsuzluğu, damar boyunca kesikli basamak görünümü oluşturur. Bu bozulma lümeni olduğundan dar göstererek stenoz izlenimi verebilir veya duvar ve septumda yalancı çift kontur yaratabilir. Artefaktı gerçek damar hastalığı ya da anatomik defekt sanmak yanlış tanıya, artefaktlı segmenti normal kabul etmek ise hastalığın gözden kaçmasına yol açar.

Okuma sırası

1. RCA orta segmenti. Basamak artefaktı, farklı kardiyak döngülerde elde edilen ardışık segmentler arasındaki geçiş bölgelerinde damarın kesik görünmesi olarak izlenir.
2. RCA lümen sınırları. Lümenin iki kenarını takip edin; ikisi de yaygın biçimde yumuşamış veya çiftlenmişse hareket etkisini düşünün.
3. RCA kesit bloğu birleşimi. Uzun eksen görüntüde ardışık kesitlerin hizasına bakın; ani z-yönü kayması basamak artefaktını destekler.
4. Alternatif faz RCA. Aynı veri setinin başka kardiyak fazında damar konturunun toparlanıp toparlanmadığını karşılaştırın.

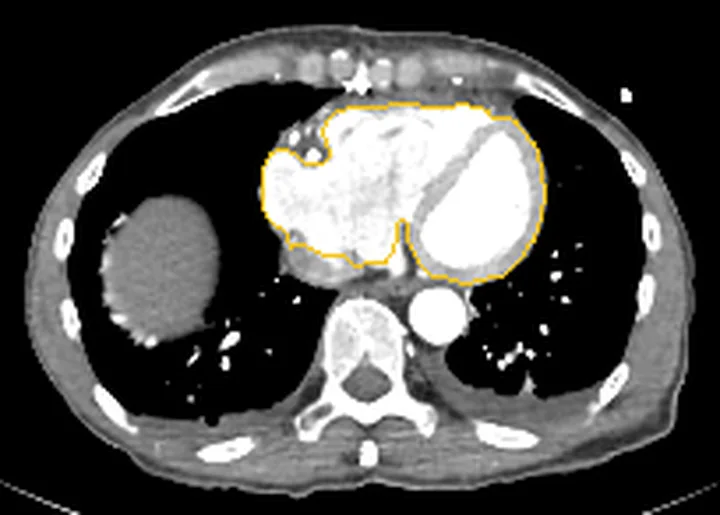

5. Ventriküler septum ve diğer koroner segmentler. Son olarak septum ve miyokardda gerçek defekt ya da eşlik eden plak olup olmadığını ayrı düzlemlerde arayın.

Faz ve pencere

EKG eşlemeli çok fazlı koroner BTA tanısal

EKG eşlemeli koroner BT anjiyografide hareket eden koroner segmentte bulanık/çift damar kenarı; faz bloklarının uyumsuzluğunda merkez hattı boyunca basamaklanma veya bant biçimli kesinti görülür.

Önerilen pencereler: Anjiyo (G 600 / M 150), Mediasten (G 350 / M 50).

BT bulguları

• Koroner bulanıklık — lümen ve damar dış sınırı aynı yönde yumuşar; gerçek plak kenarı gibi keskin değildir.
• Çift kontur — hareket eden miyokard veya damar kenarının iki konumda üst üste gelmesiyle oluşur.
• Basamaklanma — özellikle eğik seyirli koronerin uzun eksen rekonstrüksiyonunda kesitler arasında ani yer değiştirme izlenir.
• Bant artefaktı — komşu veri bloklarında opasite veya anatomik hizalanma değişir; ritim değişkenliğiyle birlikte olabilir.
• Koroner BT anjiyografide RCA, özellikle orta kesiminde hareket artefaktlarına duyarlı olabilir; artefaktların görülmesi kullanılan tarama ve eşzamanlama tekniğine bağlıdır.
• Fazla bağlı görünüm — başka rekonstrüksiyon kardiyak fazında damar konturu toparlanırken yalancı darlık kaybolabilir.
• Artefakt nedeniyle tanısal olmayan koroner segmentte stenoz güvenilir biçimde dışlanamaz; basamak artefaktı koroner stenozu taklit edebilir veya örtebilir.

Ölçütler ve sınıflamalar

Hareket artefaktı morfolojisi

Damar kenarında bulanıklık veya çift kontur ve kesit bloğu geçişinde basamaklanma hareket artefaktını destekler; tek başına HU eşiğiyle tanımlanmaz.

Alternatif kardiyak faz kontrolü

Aynı damar segmentinin başka kardiyak rekonstrüksiyon fazında belirgin düzelmesi yalancı darlık/hareket artefaktı olasılığını artırır; plak ve tüm fazlardaki bulgular ayrıca değerlendirilir.

Normalde

Arterleri belirgin hareket artefaktı olmadan gösteren kaliteli koroner BT anjiyografide RCA, LAD ve LCX keskin sınırlarla ve kesintisiz izlenir. Şüpheli segmenti aynı damarın komşu kesitleri, uzun eksen eğri düzlem görüntüsü ve varsa alternatif kardiyak faz ile kıyaslayın: basamak yalnız blok birleşiminde beliriyor veya faz değişince kayboluyorsa artefakt olasılığı artar.

Ayırıcı tanı

Koroner stenoz

darlık aynı anatomik noktada ardışık kesit ve ortogonal düzlemlerde sürer; plak damar duvarına bağlıdır.

Kalsifiye plak blooming etkisi

yüksek atenüasyonlu kalsiyum lümen içine taşan parlak, genişlemiş görünüm oluşturur.

Koroner diseksiyon

intimal flep, gerçek ve opak lümenleri ayırarak birden fazla düzlemde devam eder.

Miyokardiyal trabekülasyon

ventrikül duvarında anatomik yerleşimli yumuşak doku çıkıntısıdır; fazlar arası kesit hizası bozulması göstermez.

Tuzaklar

• Basamak görüntüsünü darlık saymayın: kesinti kesit bloğu sınırında oluşuyor ve damarın iz düşümü aniden kayıyorsa faz uyumsuzluğunu araştırın.
• Tek rekonstrüksiyon fazında bulanık RCA lümenini plakla karıştırmayın; aynı veriden üretilmiş başka faz görüntüsü damar kenarını netleştirebilir.
• Hareketin oluşturduğu çift septum kenarını gerçek ventriküler septal defekt olarak yorumlamayın; kontrastın odacıklar arasında geçişini ve ortogonal kesitleri arayın.
• Kaburga veya sternumda görüntü blokları arasında yer değiştirme eşlik ediyorsa solunum hareketi de artefakta katkıda bulunabilir; bu bulgu tek başına kardiyak hareket artefaktı olarak adlandırılmamalıdır.

Kendini dene

1. Koroner BT anjiyografide RCA konturu bir kesit birleşiminde basamak yapıyor; başka fazda kesintisiz. En olası açıklama nedir?

   • Faz uyumsuzluk artefaktı
   • Koroner aterosklerotik stenoz
   • Koroner arter anevrizması
   • Koroner arter fistülü
   Cevabı göster

   Faz uyumsuzluk artefaktı. Kesit bloğu hizasında oluşan ve başka rekonstrüksiyon fazında düzeltilen kesinti faz uyumsuzluğuna uyar. Gerçek stenoz anatomik noktada kalır; anevrizma genişleme, fistül ise anormal damar bağlantısı gösterir.

2. LAD lümeni bir fazda bulanık, diğer fazda net; belirgin duvar plağı seçilmiyor. Bu farkı en iyi ne açıklar?

   • Kardiyak hareket bulanıklığı
   • Kalsifiye koroner plak
   • Koroner emboli
   • Miyokardiyal köprü
   Cevabı göster

   Kardiyak hareket bulanıklığı. Fazla değişen kenar netliği hareket artefaktını destekler. Kalsifiye plak parlak duvar odağıdır; emboli lümende dolum defekti, miyokardiyal köprü ise intramiyokardiyal seyir gösterir.
