Parsiyel anormal pulmoner venöz dönüş

Özet

Parsiyel anormal pulmoner venöz dönüşte (PAPVR) bir veya daha fazla pulmoner ven sistemik venöz dolaşıma bağlanırken en az bir ven sol atriyuma normal döner. Kardiyak BT, özellikle sağ üst pulmoner venin SVC'ye bağlantısını, tüm lobar venlerin drenajını ve sık eşlik eden sinüs venozus atriyal septal defekti cerrahi planlamaya elverişli biçimde gösterir. Sağ kalp genişlemesi şant yükünü düşündürebilir ancak BT tek başına şant oranı veya fizyolojik önem ölçümü yapmaz. Anormal ven bağlantısı ya da eşlik eden ASD atlanırsa sağ kalp hacim yükünün yapısal nedeni açıklanamayabilir.

Faz ve pencere

BTA tanısal

Pulmoner arter ve venöz yapıların yeterli kontrastlandığı kardiyak BT anjiyografide her lobar pulmoner venin sol atriyum ostiumuna ulaşıp ulaşmadığı izlenir; anormal venin SVC, sağ atriyum, koroner sinüs, brakiyosefalik ven, IVC veya başka sistemik hedefe bağlandığı MIP ve çok düzlemli rekonstrüksiyonlarda gösterilir. SVC-sağ atriyum bileşkesindeki eşlik eden sinüs venozus defekti ayrıca aranır.

Önerilen pencereler: Mediasten (G 350 / M 50), Anjiyo (G 600 / M 150).

BT bulguları

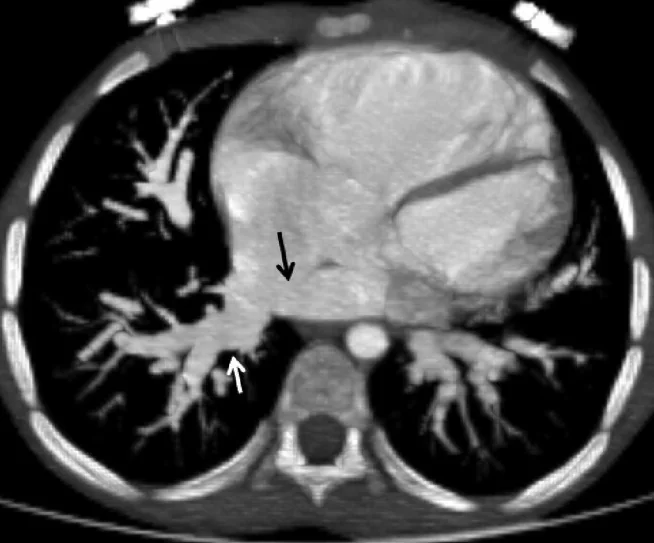

• Sağ üst pulmoner ven-SVC bağlantısı — ven SVC'ye veya SVC-sağ atriyum bileşkesine açılır; diğer venlerin sol atriyuma dönüşü ayrıca doğrulanır.
• Sol üst pulmoner ven, dikey seyirli bir ven aracılığıyla sol brakiyosefalik vene bağlanabilir; diğer pulmoner venlerin dönüşü ayrıca haritalanır.
• Anormal pulmoner ven koroner sinüse açılabilir; bu bağlantı, venin sistemik hedefi ve eşlik eden venöz yollar haritalanırken gösterilir.
• Scimitar örüntüsünde sağ akciğerden aşağı kıvrılan anormal ven en sık IVC’ye, bazen hepatik veya portal venöz sisteme drene olur; scimitar sendromunda sağ akciğer hipoplazisi ve sistemik arteriyel kollateral beslenme eşlik edebilir.
• Sinüs venozus ASD — SVC-sağ atriyum bileşkesine komşu üst atriyal iletişim ve sağ üst pulmoner venin bu bölgeye anormal dönüşü birlikte aranır.
• Sağ atriyum ve ventrikül genişlemesi sağ kalpte hacim yüküyle uyumlu olabilir; pulmoner arter genişlemesi pulmoner hipertansiyon eşliğinde izlenebilir.
• Cerrahi sonrası baffle (yönlendirici tünel) açıklığı, yeniden yönlendirilen pulmoner venin lümeni ve olası venöz darlık değerlendirilir.

Normalde

Normalde tüm sağ ve sol pulmoner venler doğrudan posterior sol atriyuma boşalır; SVC, brakiyosefalik ven, koroner sinüs ve IVC ile pulmoner ven arasında bağlantı yoktur. Her lobun venini hilustan atriyuma kadar takip edip bir veya birkaç anormal yolun yanında kalan normal ostiumları da belgeleyin; SVC-RA bileşkesindeki atriyal septum ve sağ kalp boyutlarını karşılaştırın.

Ayırıcı tanı

Total anormal pulmoner venöz dönüş

hiçbir pulmoner ven sol atriyuma bağlanmaz; PAPVR'de en az bir normal pulmoner venöz bağlantı korunur.

Scimitar sendromu

sağ akciğerden IVC’ye inen anormal ven yanında sağ akciğer hipoplazisi ve sistemik arteriyel kollateral beslenme eşlik edebilir.

Pulmoner ven stenozu

ven sol atriyuma doğru normal yoldadır fakat lümen fokal daralmıştır; sistemik vene anormal ostium yoktur.

Persistan sol SVC

sol tarafta seyreden sistemik venöz kanal koroner sinüse drene olabilir; pulmoner venlerden ayrı bir anatomik yapıdır.

Tuzaklar

• Sağ üst pulmoner venin SVC’ye açıldığı yeri belirlemek için veni hilustan başlayarak seri kesitlerde izleyin ve bağlantıyı koronal/aksiyel MIP’de doğrulayın.
• Sinüs venozus ASD ile ostium secundum ASD'yi aynı lezyon gibi adlandırmayın; SVC bileşkesinin konumunu ve pulmoner ven bağlantısını ayrı ayrı gösterin.
• Sadece en belirgin anormal damarı raporlayıp kalan lobları atlamayın; birden fazla PAPVR bağlantısı olabilir ve tüm venlerin haritası gereklidir.

Kendini dene

1. BT'de sağ üst pulmoner ven SVC'ye açılıyor; diğer üç pulmoner ven sol atriyuma bağlanıyor. En doğru tanım nedir?

   • Parsiyel anormal dönüş
   • Total anormal dönüş
   • Kor triatriatum
   • Persistan sol SVC
   Cevabı göster

   Parsiyel anormal dönüş. Bir pulmoner venin sistemik vene drene olması, diğerlerinin sol atriyum bağlantısını sürdürmesi PAPVR tanımıdır. Total dönüşte pulmoner venlerin tamamı sol atriyum dışına drene olur; kor triatriatumda sol atriyum bir membranla iki bölmeye ayrılır; persistans sol SVC koroner sinüse drene olan sistemik venöz varyanttır.

2. Sağ üst pulmoner ven SVC'ye bağlanıyor ve SVC-RA bileşkesinde üst atriyal açıklık var. Birlikte en olası konjenital örüntü hangisidir?

   • Sinüs venozus ASD ile PAPVR
   • Primum ASD ile VSD
   • Komplet AVSD
   • PDA ve aort koarktasyonu
   Cevabı göster

   Sinüs venozus ASD ile PAPVR. SVC'ye anormal sağ üst pulmoner ven bağlantısı sinüs venozus ASD ile sık birlikte görülen örüntüdür. Üst sinüs venozus defekti SVC girişine yakın yerleşir; sağ pulmoner venlerin SVC veya sağ atriyuma anormal bağlantısıyla birlikte değerlendirilir.
