Maksimum yoğunluk projeksiyonu

Maximum intensity projection

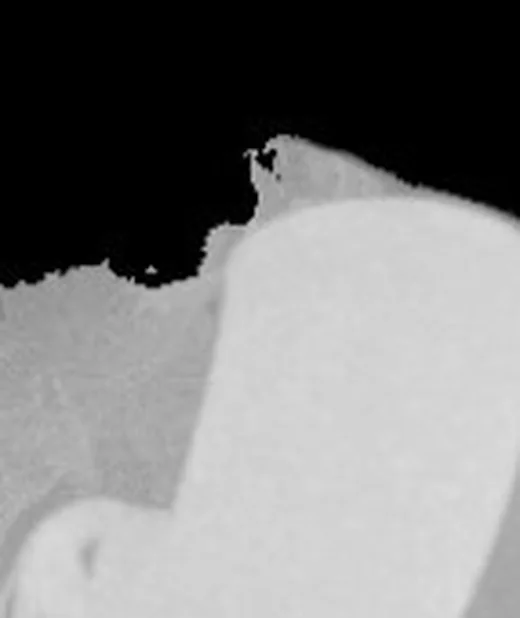

Maksimum yoğunluk projeksiyonu: yayımlanmış olgu görüntüsü, 3B kesit

4 adım

Görüntü: Hellerhoff, “Coronaraneursymen bei Kawasaki-Syndrom - CT - Rekonstruktion - MIP”, Wikimedia Commons · CC BY-SA 3.0. Değişiklik: kırpıldı, yeniden boyutlandırıldı, odak işaretleri eklendi.

Özet

Maksimum yoğunluk projeksiyonu (MIP), seçilen kalınlıktaki hacim boyunca her görüş ışını üzerinde en yüksek atenüasyonlu vokseli gösterir. BT anjiyografide damarların dallanmasını tek bakışta izlemeyi kolaylaştırır; acil hekimi ve radyoloji asistanı için kaynak ince kesitlere eşlik eden bir genel görünüm sağlar. Slab kalınlaştıkça üst üste binen damar, kemik ve kalsifik plaklar aynı projeksiyonda birleşebilir. MIP'yi tek başına lümen açıklığı kanıtı saymak, kalsiyumun kontrastlı kanı örtmesi veya ayrı damarları devamlı göstermesi nedeniyle stenoz ve tıkanıklık yorumunu bozabilir.

Faz ve pencere

Arteriyel tanısal
MIP, arteriyel fazda kontrastla yüksek atenüasyon kazanan aorta ve dallarını slab içindeki en yüksek değerler olarak öne çıkarır. Aynı projeksiyonda kalsifikasyon ve kemik de yüksek atenüasyonlu olduğundan lümen değerlendirmesi kaynak ince kesit ve uygun pencereyle doğrulanır.

Önerilen pencereler: Anjiyo (G 600 / M 150), Kemik (G 1800 / M 400).

BT bulguları

  • Maksimum voksel seçimi — projeksiyon doğrultusundaki her piksel, slab içinde karşılaştığı en yüksek atenüasyon değerini taşır; aradaki daha düşük atenüasyonlu doku gösterimde geri planda kalır.
  • Damar ağacı görünümü — kontrastlı arter lümenleri dallanma boyunca parlak çizgiler halinde izlenebilir; bu genel harita distal dalı bulmaya yardım eder.
  • Slab örtüşmesi — öne-arkaya farklı derinlikteki arter dalları tek düzlemde üst üste düşebilir; ayrık damarlar bağlantılıymış gibi görünebilir.
  • Kalsifiye plak — yüksek atenüasyonlu arter duvarı kalsiyumu MIP'de kontrastlı lümen üzerine taşabilir ve darlığı olduğundan fazla gösterebilir; kesitsel kaynakta duvar-lümen sınırına bakın.
  • Kemik örtüşmesi — vertebra ve kostal yapıların yüksek atenüasyonu, kalın projeksiyonda komşu damar segmentini maskeleyebilir.
  • Slab kalınlığı — ince slab derinlik örtüşmesini sınırlar; kalın slab daha uzun damar kesimini birleştirebilir fakat farklı derinlikleri ayırt etmeyi zorlaştırır.

Normalde

MIP, kontrastlı damar lümeninin uzun segmentlerdeki devamlılığını tek bakışta gösterir; kalsifikasyon gibi yüksek atenüasyonlu yapıların lümeni maskelememesi için ince kesit kaynak görüntülerle doğrulanmalıdır. MIP'deki parlak damar yolunu aksiyel kaynakta lümen içinde izleyin, kalsifikasyonun duvar konumunu ayırt edin ve dalların derinlik üst üste binmesine rağmen gerçek bağlantısını ardışık kesitlerde doğrulayın.

Normal BT ile kıyasla

Aynı bölgenin, kaynak veri setinde patoloji içermediği belirtilen bir BT incelemesini kesit kesit kaydırın; organ sınırlarını açarak anatomiyi hasta görüntüsüyle karşılaştırın. Küçük rastlantısal bulgular tümüyle dışlanmamıştır.

Kaynak: TotalSegmentator v2.01 veri seti (Wasserthal ve ark., Radiology: Artificial Intelligence 2023), CC BY 4.0, vaka s0115; organ sınırları veri setinin otomatik segmentasyonundan, birleştirilerek sadeleştirildi. Görüntüler 2,5 mm kesit aralığına yeniden örneklendi.

Ayırıcı tanı

Gerçek lümen darlığı
kaynak kesitlerde damar içi opasifikasyon çapı azalır; yalnız projeksiyon parlaklığındaki kesintiyle tanı konmaz.
Kalsifiye aterosklerotik plak
duvar boyunca çok yüksek atenüasyonlu odak MIP'de lümen üzerine taşabilir; ince kesitte kalsiyumun duvar yerleşimi görünür.
Projeksiyon örtüşmesi
damar, kemik veya kalsifikasyon aynı ışın doğrultusuna düşerse lümen kesintili ya da örtülü görünebilir; farklı düzlem ve kaynak kesitlerde seyri kontrol edin.
Kemik süperpozisyonu
vertebra veya kostanın yoğun gölgesi damarı kesintili gösterebilir; kemik penceresi ve kaynak kesit, damar hattının kemikle kesişimini ortaya koyar.
Oklüzyon şüphesi
kaynak görüntüde lümen dolum kusuru ya da kontrastın sonlandığı nokta aranır; MIP'nin tek başına örttüğü segment tanı için yeterli değildir.

Tuzaklar

  • Kalsifik plağın yüksek atenüasyonu kontrast sütununu örtebilir ve stenozu abartabilir; lümen çapını aksiyel kaynak ve ortogonal MPR'de yeniden inceleyin.
  • Kalın slabdaki iki ayrı damar aynı piksel doğrultusuna düşerek yalancı birleşme oluşturabilir; slabı inceltip ardışık kaynak kesitlerde gerçek dallanmayı izleyin.
  • MIP pikseli projeksiyon doğrultusunda seçilen maksimum atenüasyonlu vokseli temsil eder; bunu lümenin ortalama yoğunluğu gibi yorumlamayın.
  • Kemik, kalsifikasyon veya stent gibi yüksek atenüasyonlu yapılar damar lümenini örtebilir; damar açıklığını kaynak kesitlerde kontrol edin.

Kendini dene

  1. Aorta MIP'sinde yoğun plak lümen üzerinde parlak bir çıkıntı yapıyor. Stenozu doğrulamak için en uygun görüntü hangisidir?

    Cevabı göster

    İnce aksiyel kaynak kesit. İnce aksiyel kaynak kalsiyumun duvar içindeki yerini ve opak lümen çapını MIP'ye göre daha doğrudan gösterir. Daha kalın MIP örtüşmeyi artırabilir; hacimsel render lümen ölçümünün yerini tutmaz.

  2. Koronal MIP'de iki renal dal kesişerek tek damar gibi görünüyor. Gerçek dallanmayı nasıl sınarsınız?

    Cevabı göster

    Ardışık ince kesitleri izleyerek. Ardışık ince kesitler damarların farklı derinliklerde mi yoksa anatomik olarak birleşik mi olduğunu gösterir. Slabı kalınlaştırmak örtüşmeyi artırabilir; diğer seçenekler bu anatomik bağlantıyı ince kesitler gibi doğrulamaz.
