Ön-arka kompresyon (açık kitap) yaralanması BT bulguları

Özet

Ön-arka yöndeki kuvvet pelvisin dış rotasyonuna, pubik simfizisin açılmasına ve yaralanma şiddetine göre sakroiliak bağ kompleksinin kopmasına yol açar. Kontrastlı travma BT'si kemik ayrışmasının yanı sıra retroperitoneal kanamayı ve eşlik eden mesane/üriner sistem yaralanmasını araştırır; kemik penceresi ön ve arka halka ilişkisini birlikte gösterir. Simfizis açıklığı sınıflamaya yardımcı olsa da posterior bağ hasarı yalnız ön açıklık ölçüsünden çıkarılamaz. Posterior kompleks yaralanmasının veya aktif kanamanın atlanması mekanik instabilitenin ve yaşamı tehdit eden kan kaybının eksik tanınmasına neden olur.

Faz ve pencere

Kontrastsız tanısal: BT, üç boyutli rekonstrüksiyonlarla kırık morfolojisi ve deplasmanı üstün şekilde gösterir; ince kesitli kemik penceresi detaylı değerlendirme sağlar. Bu faz damar kaçağını göstermez.
Arteriyel tanısal: Pelvik hematom içinde damar yoğunluğuna benzer fokal kontrast odağı, damar konturunda bozulma veya psödoanevrizma aranır. Arteriyel faz arteriyel lezyonu gösterebilir; bu fazda ekstravazasyon görülmemesi damar yaralanmasını tek başına dışlamaz.
Portal tanısal: Retroperitoneal hematomun yayılımı ve kontrast ekstravazasyonu ile eşlik eden mesane, bağırsak ya da solid organ yaralanmaları taranır; portal venöz fazda da aktif ekstravazasyon görülebilir. Üriner kaçak şüphesinde gecikmiş faz BT, retrograd sistografi olmaksızın da üriner sistem yaralanmalarını ortaya koyabilir.

Önerilen pencereler: Kemik (G 1800 / M 400), Yumuşak doku (G 400 / M 40), Anjiyo (G 600 / M 150).

BT bulguları

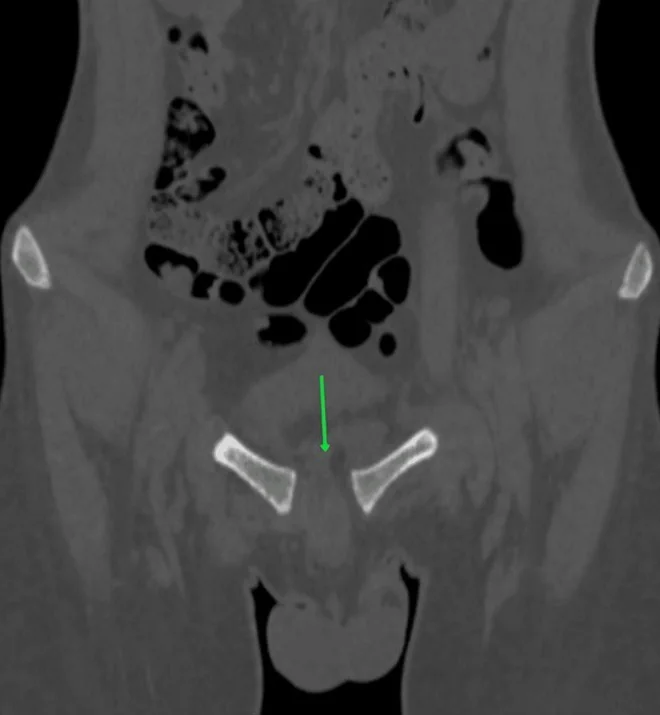

Simfizis diastazı — pubik kemikler birbirinden ayrılır; en geniş açıklık ve ölçümün yapıldığı düzlem belirtilir.
Dış rotasyon — zorlanmış kalça abduksiyonu ve ani hidrodinamik yavaşlama gibi mekanizmalarla oluşan açık kitap pelvik yaralanmaların temelini oluşturur.
Pubik ramus eşlikçi kırığı — APC yaralanmalarında eşlik eden ramus kırıkları raporlanır; kırık morfolojisi ve deplasman ayrı tanımlanır.
Anterior SI kompleks açılması — SI ekleminin ön kesiminde genişleme veya eklem yüzlerinde ayrılma APC-II örüntüsünü destekler.
Posterior SI eklemde tam ayrışma veya belirgin translasyon APC-III ile uyumludur; statik görüntülemede gizli posterior instabilite sık görülür ve dinamik stres testi sınıflamayı değiştirebilir.
Posterior SI eklem diastazı APC-III örüntüsünü destekler; statik BT’de belirgin olmayan SI eklem diastazı bulunabileceğinden posterior halka ayrıca değerlendirilmelidir.
Pelvik/retropubik hematom — simfizis ve ön halka çevresinde ekstraperitoneal kan birikimi izlenebilir.
Aktif damar kaçağı veya mesane çevresi bulgusu — fokal kontrast ekstravazasyonu ile perivezikal hematom, kemik ayrışmasından bağımsız raporlanır.

Ölçütler ve sınıflamalar

APC-I simfizis diastazı: <2,5 cm
Geleneksel sınıflama eşiği (tek başına stabilite testi değildir): 2,5 cm
Young–Burgess APC: Young–Burgess APC: geleneksel tanımda APC-I simfizis diastazı <2,5 cm ve posterior instabilite olmamasıdır; APC-II’de anterior SI kompleks hasarı vardır ve posterior kompleks görece korunur; APC-III’te tam posterior SI bağ kompleksi kopması bulunur ve bu örüntü vertikal instabil kabul edilir. 2,5 cm tarihsel sınıflama eşiğidir; tek başına bağ bütünlüğünü veya stabiliteyi göstermez.
Tile: Tile sınıflaması pelvik halka yaralanmalarını sınıflandırmak için kullanılan sistemlerden biridir. APC örüntüsünün Tile karşılığı, posterior halka bütünlüğüne göre değerlendirilir; tüm “açık kitap” yaralanmaları tek bir Tile grubuyla eşdeğer değildir.

Normalde

Doğru ölçüm için görüntü kalibrasyonu şarttır; kalibre edilmemiş ön mesafeler, hast beden boyutu ve teknik faktörlerden kaynaklı büyümeye karşı daha duyarlıdır. Simfizisi en geniş düzeyde ölçerken aynı görüntüde anterior SI açılmasını ve iki iliak kemiğin rotasyonunu karşılaştırın; yalnız simfizis genişliği posterior bağların sağlamlığını kanıtlamaz.

Normal BT ile kıyasla

Aynı bölgenin, kaynak veri setinde patoloji içermediği belirtilen bir BT incelemesini kesit kesit kaydırın; organ sınırlarını açarak anatomiyi hasta görüntüsüyle karşılaştırın. Küçük rastlantısal bulgular tümüyle dışlanmamıştır.

Kaynak: TotalSegmentator v2.01 veri seti (Wasserthal ve ark., Radiology: Artificial Intelligence 2023), CC BY 4.0, vaka s1256; organ sınırları veri setinin otomatik segmentasyonundan, birleştirilerek sadeleştirildi. Görüntüler 2,5 mm kesit aralığına yeniden örneklendi.

Ayırıcı tanı

Dikey makaslama: kraniokaudal deplasman ve dikey kuvvet vektörü baskındır; APC-III ise dış rotasyon örüntüsünde tam posterior SI ligament kompleksi hasarıdır. Dikey makaslama ve APC-III her ikisinde de vertikal instabilite mevcuttur; APC-III tam posterior SI kompleks kopması ile karakterizedir.
LC-III yaralanması, pelvik halka yaralanmaları arasında sınıflandırılan bir örüntüdür.
Gebelikte pubik simfizis genişliği fizyolojik olarak değişebilir.
İzole simfizis ayrışması değerlendirilirken eşlik eden posterior halka yaralanması araştırılmalıdır.
Mesane rüptürü: perivezikal sıvı/hematom tek başına yırtık tipini belirlemez; mesane duvarı ve gerekirse sistografik dolum görüntüsü değerlendirilir.

Tuzaklar

Pelvik bağlayıcı simfizis diastazını azaltabilir ve eşlik eden posterior bağ instabilitesini BT'de gizleyebilir; kapanmış aralık tek başına bağların sağlamlığını göstermez.
Geleneksel 2,5 cm eşiğini mutlak bağ testi gibi kullanmayın; güncel değerlendirmeler tek bir açıklık değerinin stabil ve instabil yaralanmayı güvenilir biçimde ayıramadığını vurgular.
APC-III ile dikey makaslama mekanizmasını ayırın; APC-III tam posterior SI kompleks hasarıyla vertikal instabil örüntüdür. Statik BT’de kraniyal kayma olmaması bu hasarı dışlamaz.
Perivezikal hematom ve sıvı birikimi mesane rüptürü ile uyumlu olabilir; gecikmiş faz BT bazen retrograd sistografi olmaksızın da üriner kaçakları ortaya koyabilir.

Kendini dene

Simfizis diastazı 2,5 cm'den az olan bir APC yaralanmasında posterior instabilite statik görüntülemede saptanmadı. Young–Burgess örüntüsü hangisidir?
Cevabı göster
APC-I. Bu tarif, geleneksel sınıflamada APC-I ile uyumludur. Geleneksel sınıflamada 2,5 cm eşiği kullanılmıştır; ancak bu ölçüm tek başına stabil ve instabil yaralanmaları güvenilir biçimde ayıramaz.
APC tipi pelvik halka yaralanmasında BT’de belirgin olmayan SI eklem diastazını incelemek için anestezi altındaki muayeneye hangi görüntüler eklenebilir?
Cevabı göster
Obturator inlet SI eklem görüntüleri. Anestezi altındaki muayeneye obturator inlet SI eklem görüntülerinin eklenmesi, BT’de görünmeyen SI eklem diastazının doğrudan saptanmasına yardımcı olabilir.
