Asetabular tavan kırığı ve impaksiyonu BT bulguları

Özet

Asetabular tavan, femur başından gövdeye yük aktaran eklem kubbesidir; yüksek enerjili travma ve özellikle kırılgan kemikte düşme sonrası çatlak ya da çökme gelişebilir. İnce kesit kontrastsız BT, subkondral kemiğin sıkışmasını, eklem yüzü basamağını ve femur başı örtünmesindeki bozulmayı gösterir. Radyografideki gull sign gerçek impaksiyonu tek başına kanıtlamaz; BT'de çökmüş eklem kubbesini yukarı yer değiştirmiş ama sıkışmamış fragmandan ayırmak gerekir. Çatıdaki eklem uyumsuzluğu gözden kaçarsa kusurlu redüksiyon kalitesi ortaya çıkar; Letournel ve Matta'nın çalışmalarında anatomik olmayan redüksiyonun klinik sonucu belirleyen en güçlü faktör olduğu gösterilmiştir.

Okuma sırası

Yük taşıyan asetabular çatı. Koronal kemik penceresinde önce asetabular kubbenin yük taşıyan eklem yayını bulun; karşı kalçanın düzgün yayını referans alın.
Subkondral çatı. Kubbe ve altı kemik değerlendirmesi — impaksiyonun varlığını ve altındaki kemik sıkışmasının (brick sign) boyutunu ince kesitli multiplaner BT reformasyonlarıyla değerlendirin.
Asetabulum-femur başı eklem yüzü. Eklem yüzü ve femur başı ilişkisi — impaksiyonun eklem yüzü deformitesine ve eşlik edebilen femur başı subkondral yaralanmalarına ince kesitli BT ile göz atın.
Kolonlar ve eklem içi. Çökmenin komşu kolon veya medial duvar kırığıyla sürekliliğini, femur başı hasarını ve eklemde ayrılmış parçayı araştırın.

Faz ve pencere

Kontrastsız tanısal: Asetabular kubbe impaksiyonu ince kesitli BT ile tanımlanır; gerçek subkondral çökme (brick sign) ile yükselmiş kubbe fragmanı ayrımı mutlaka yapılmalıdır. Bu kemik yaralanmasının tanısı için ince kesit kontrastsız BT yeterlidir; karşılaştırma amaçlı çekilen grafide de subkondral çökme görülebilir. Koronal reformasyon kubbenin yük taşıyan konturunu ve femur başı örtünmesini; sagittal/aksiyel kesitler impaksiyonun ön-arka yayılımını, eklem basamağını ve kolon kırıklarıyla bağlantısını gösterir. Kemik algoritması ayrı bir çekim fazı değil, rekonstrüksiyon kernelidir.

Önerilen pencereler: Kemik (G 1800 / M 400).

BT bulguları

Subkondral kubbe çökmesi — impakte bölgede eklem yüzü altındaki kemik sıkışması ve eklem hattında basamak oluşumu izlenir.
Trabeküler sıkışma yoğunluğu — impaksiyon bölgesinde, ince kesitli BT ile görülebilen subkondral kemik sıkışmasına bağlı densite artışı saptanır.
Çatı eklem basamağı — impaksiyon veya fragmentasyona bağlı olarak eklem yüzü kontüründe bozulma ve adım farkı, ince kesitli BT reformasyonlarında değerlendirilir.
Femur başı ilişkisi — asetabular kırıklarda sık eşlik eden femur başı impaksiyonu veya subkondral kırıkları, ince kesitli BT ile birlikte değerlendirilmelidir.
Gull sign karşılaştırması — grafide gull sign izlenen olgularda, BT'de altındaki kemik sıkışması olup olmadığına bakılarak 'gerçek impaksiyon (tuğla işareti)' ile 'yükselmiş kubbe fragmanı' ayrıştırılır.
Kolon ve kuadrilateral yüz ilişkisi — asetabular impaksiyonlar genellikle ön kolon, arka kolon veya kuadrilateral yüz kırıklarıyla birlikte seyreder; BT bu bileşenlerin tümünü değerlendirmeyi gerektirir.
Femur başı kondral/subkondral hasarı — karşılıklı eklem yüzündeki çökme veya osteokondral fragman, asetabular impaksiyona eşlik edebilir.
Eklem içi fragman — Letournel sınıflamasında tanıyı zorlaştıran veya yaklaşım değişikliği gerektirebilen intra-artiküler parçalar, ince kesitli BT ile tespit edilmelidir.

Ölçütler ve sınıflamalar

Letournel-Judet asetabulum sınıflaması: Çatı impaksiyonu ayrı bir Letournel tipi değildir; eşlik ettiği ön kolon, arka kolon, duvar, transvers veya birleşik kırık örüntüsü ayrıca adlandırılır.
BT'de gull sign ve gerçek kubbe impaksiyonu ayrımı: Radyografik gull sign, BT'de gerçek subkondral çökme ile yalnızca yukarı yer değiştirmiş kubbe fragmanını güvenilir biçimde ayıramaz; impaksiyon doğrudan BT morfolojisiyle tanımlanmalıdır.

Normalde

Normal asetabular çatı, radyografide ve BT'de ana yük taşıyan alanı temsil eder; kesintisiz bir eklem yayı oluşturarak femur başını örtter ve altındaki kemikte travmaya bağlı sıkışma bulgusu göstermez. Karşılaştırma — pelvis grafisi ve BT'de her iki asetabulumun iliopektineal/ilioiskial hatları ve çatı konfigürasyonu karşılaştırılarak asimetre ve deformite saptanır.

Normal BT ile kıyasla

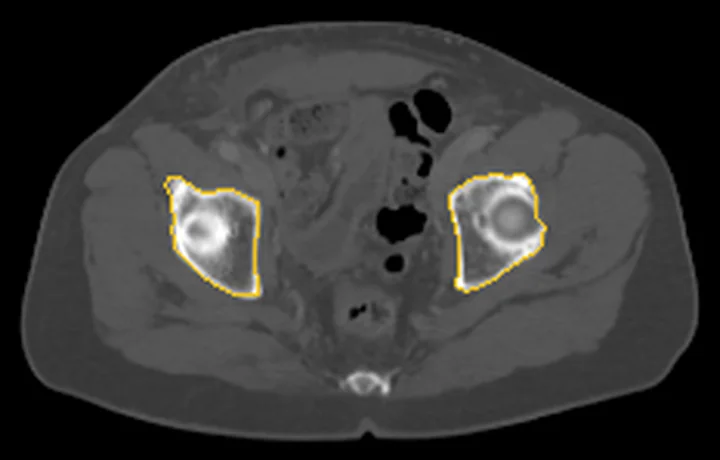

Aynı bölgenin, kaynak veri setinde patoloji içermediği belirtilen bir BT incelemesini kesit kesit kaydırın; organ sınırlarını açarak anatomiyi hasta görüntüsüyle karşılaştırın. Küçük rastlantısal bulgular tümüyle dışlanmamıştır.

Kaynak: TotalSegmentator v2.01 veri seti (Wasserthal ve ark., Radiology: Artificial Intelligence 2023), CC BY 4.0, vaka s1256; organ sınırları veri setinin otomatik segmentasyonundan, birleştirilerek sadeleştirildi. Görüntüler 2,5 mm kesit aralığına yeniden örneklendi.

Ayırıcı tanı

Yukarı kalkmış çatı fragmanı: kubbe yüksek konumda görünür ancak eklem yüzü kendi fragmanı üzerinde düzgün ve trabeküler kemik sıkışmamış olabilir.
Asetabular marginal impaksiyon: çökme kubbenin merkezinden ziyade periferik eklem kenarındaki osteokondral fragmanda odaklanır.
Asetabular displazi (DDH): gelişimsel kalça displazisinde asetabulum yüzeyi yetersizdir ve çatı örtünmesi azalmıştır; kronik yapısal değişiklikler ve ölçüm değerleri akut kırık ve impaksiyon bulgularından ayrılır.
Femur başı impaksiyonu: çökme karşı yüz olan femur başı konturundadır; asetabular çatı kendi başına düzenli kalabilir.

Tuzaklar

Gull sign yorumlama tuzagi — grafide gull sign izlenmesi impaksiyon garantisi değildir; BT'de altındaki kemik sıkışması (brick sign) olup olmadığı ve fragmanın yükselip yükselmediği mutlaka doğrulanmalıdır.
Sadece aksiyel kesitte kubbe bütün görünebilir; koronal reformasyonda üst-medial çatı ve baş örtünmesini kontrol edin.
Asetabular fossanın fizyolojik olarak eklem dışı kalan bölümünü yük taşıyan çatıyla karıştırmayın; impaksiyonun lunat eklem yüzünde olup olmadığını değerlendirin.
İnce subkondral basamak kalın kesitlerde parsiyel hacim etkisiyle silikleşebilir; ince kesitli kemik algoritmalı çok düzlemli rekonstrüksiyonlarda değerlendirin.

Kendini dene

Pelvis grafisinde gull sign izlenen hastanın BT'sinde üst-medial kubbe fragmanı yüksek konumda, ancak subkondral kontür düzgün ve trabeküler kemik sıkışması yok. Bu bulgu neyi gösterir?
Cevabı göster
Yukarı kalkmış (elevated) kubbe fragmanı. Gull sign, pelvis grafisinde asetabulumun süperomedial kubbe impaksiyonunu gösteren radyografik bir bulgudur. BT'de subkondral çökme veya trabeküler sıkışma yoksa, bu bulgu gerçek impaksiyonu değil, sadece yukarı yer değiştirmiş (elevated) bir kubbe fragmanını gösterir; impaksiyonun tanısı BT'deki subkondral deformite ve kemik yoğunluğu ile konur.
Asetabular eklem yayında lokal çökme ve hemen altında trabeküler kemik yoğunlaşması hangi yaralanmayı en iyi tanımlar?
Cevabı göster
Asetabular çatı impaksiyonu. Subkondral asetabular yay çökmesi ve altındaki sıkışmış kemik çatı impaksiyonudur. Diğer seçenekler asetabular eklem kubbesinin dışında yer alan farklı kırık/eklem yaralanmalarıdır.
