Transvers ve arka duvar kırığı

Özet

Transvers ve arka duvar kırığı, normal transvers kırık konfigürasyonuna bir veya daha fazla ayrı posterior duvar fragmanının eşlik ettiği ilişkili örüntüdür. BT, kırık sınıflandırmasına ek olarak küçük eklem içi fragmanları, impaksiyonu, eklem içi basamak ve aralığı, femur başı kırıklarını ve subluksasyonu göstermeye yardımcı olur. Posterior duvar bileşeni daha fazla deplaseyse posterior, transvers bileşen daha fazla deplaseyse santral kalça çıkığı eşlik edebilir. BT raporunda transvers bileşen ile posterior duvar fragmanı ayrı tanımlanmalı; eklem basamağı, impaksiyon, subluksasyon ve küçük intraartiküler fragmanlar ayrıca değerlendirilmelidir.

Faz ve pencere

Kontrastsız tanısal

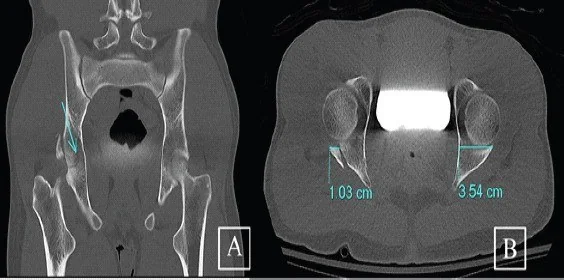

Aksiyel BT'de transvers kırık hattı önden arkaya uzanır; posterior duvar kırık hattı eklem düzeyinde oblik izlenebilir. Çok düzlemli rekonstrüksiyonlarda kubbeye göre kırık düzeyi, fragman boyutu ve marjinal impaksiyon ile femur başı-eklem ilişkisi değerlendirilir.

Önerilen pencereler: Kemik (G 1800 / M 400).

BT bulguları

• Transvers eklem hattı — aksiyel BT'de ön-arka uzanan kırık bileşeni asetabulumun iki kolonunu ayıran transvers örüntüyü oluşturur.
• Kırık seviyesinin kubbeyle ilişkisi — transvers bileşen transtektal, juxtatektal veya infratektal düzeyde olabilir; yük taşıyan eklem tavanı tutulumu belirtilir.
• Posterior duvar parçası — posterior asetabular duvardan bir veya daha fazla ayrı fragman eşlik eder; eklem düzeyindeki kırık çizgisi oblik izlenebilir.
• Femur başı çıkığı — posterior duvar bileşeni daha fazla deplaseyse posterior, transvers bileşen daha fazla deplaseyse santral çıkık görülebilir.
• Eklem içi kemik fragman — BT küçük intraartiküler fragmanları ve eklem yüzü basamaklanmasını gösterebilir.
• Posterior duvar marjinal impaksiyonu — posterior duvarın eklem kenarında impaksiyon/çökme bulunup bulunmadığı fragman boyutuyla birlikte değerlendirilir.
• Transvers örüntüde medial asetabular segment pelvise doğru yer değiştirebilir; kuadrilateral yüzeyin deplasmanı ayrıca değerlendirilir.

Ölçütler ve sınıflamalar

Judet–Letournel: transvers ve arka duvar (ilişkili örüntü)

Transvers kırık ile posterior duvar kırığının birlikte bulunduğu beş ilişkili Judet–Letournel örüntüsünden biridir. BT'de çok düzlemli rekonstrüksiyonlar kırık örüntüsünün değerlendirilmesine yardımcı olur; eklem içi fragmanlar ve posterior duvar kırığının eklemle ilişkisi ayrıca incelenir.

Normalde

İntakt asetabulumda anatomik eklem tavanı, eklem yüzünün yaklaşık 50–60°'lik kavisli bir bölümüdür; anterior ve posterior rimler asetabular kenarları tanımlar. Karşı hemipelviste anterior ve posterior kolon konturunu referans alın; kırık düzeyinde eklem basamağını ve femur başının merkezlenmesini değerlendirin.

Ayırıcı tanı

Saf transvers asetabulum kırığı

transvers kolon hattı vardır, ancak posterior eklem kenarından ayrı duvar fragmanı eşlik etmez.

Arka kolon ve arka duvar kırığı

posterior kolon bileşeni büyük siyatik çentikten başlar, eklem kubbesinden geçerek obturator halkada sonlanır; bu örüntü transvers + arka duvar kırığından farklıdır.

T tipi asetabulum kırığı

transvers hatta ek olarak aşağı uzanıp obturator halkadan çıkan bir gövde/kol bulunur; nadiren iskiumun farklı seviyelerinden çıkabilir.

İki kolon kırığı

eklem yüzünün hiçbir bölümü sağlam proksimal iliuma bağlı kalmaz; obturator oblik grafide spur işareti görülebilir.

Tuzaklar

• Posterior duvar kırık çizgisi eklem düzeyinde oblik izlenirken transvers bileşen önden arkaya uzanır; ardışık aksiyel kesitlerde ayrı posterior fragmanı izleyin.
• Femur başı medial yer değiştirmişse transvers örüntünün medial asetabular segment deplasmanını ve eklem kongruensini ayrıca değerlendirin.
• Küçük intraartiküler fragmanlar 2D BT'de saptanabilir; eklem aralığını ve olası marjinal impaksiyonu sistematik olarak inceleyin.

Kendini dene

1. Asetabulumu yatay kesen kolon hattı ve ayrı bir posterior rim fragmanı var. Hangi ilişkili örüntüyü adlandırırsınız?

   • Transvers + arka duvar
   • Saf transvers
   • Arka kolon + arka duvar
   • T tipi
   Cevabı göster

   Transvers + arka duvar. Saf transvers kırıkta ayrı posterior duvar fragmanı yoktur; arka kolon-artı-arka-duvar tipinde kolon hattı büyük siyatik çentikten başlar ve obturator halkada sonlanır; T tipinde transvers bileşene aşağı yönlü bir kol eklenir.

2. Transvers asetabular hatta ek olarak aşağı uzanıp obturator halkadan çıkan bir kırık kol görülüyor. En uygun sınıf hangisidir?

   • T tipi
   • Transvers + arka duvar
   • İzole arka duvar
   • Ön kolon + hemitransvers
   Cevabı göster

   T tipi. Transvers bileşene eklenen ve obturator halkadan çıkan aşağı yönlü kol T tipi örüntüyü tanımlar. Transvers-artı-arka-duvar örüntüsünde ayrı posterior duvar fragmanı bulunur; arka duvar kırığı tek başına transvers hattı içermez; ön kolon-hemitransvers farklı bir kolon bileşenidir.
