Koroner sinüs çatısızlığı (unroofed koroner sinüs)

Özet

Unroofed koroner sinüste sol atriyum ile koroner sinüs arasındaki ortak duvarın bir bölümü ya da tamamı bulunmaz; bu nedenle koroner sinüs bir atriyal iletişim yolu haline gelir. EKG eşlemeli kardiyak BT, özellikle posterior yerleşimli çatının kesintisini ve eşlik eden sistemik venöz anomalileri çok düzlemli olarak haritalar. Bulguyu yalnız geniş koroner sinüs üzerinden çıkarsamak yerine iki boşluk arasındaki gerçek bağlantıyı göstermesi gerekir. Defektin yeri ve persistan sol superior vena kava bağlantısı atlanırsa şant anatomisi ile işlem öncesi kritik venöz yol yanlış tanımlanabilir.

Faz ve pencere

BTA tanısal

EKG eşlemeli kontrastlı kardiyak BT'de koroner sinüs ile sol atriyum arasındaki ortak duvarın (çatı) devamlılığı ince kesitli MPR'lerde izlenir; kısmi defektte duvar kaybı bir segmentle sınırlıyken tam defektte daha geniş bir bölüm boyunca izlenmez. Koroner sinüs ve sol atriyumun birlikte opaklaşması tek başına çatı defektini kanıtlamaz; ortak duvar kaybı ince kesitli MPR'de doğrulanmalıdır.

Önerilen pencereler: Anjiyo (G 600 / M 150), Yumuşak doku (G 400 / M 40).

BT bulguları

• Koroner sinüs çatısının kesintisi — sol atriyumla ortak duvarın bir segmenti seçilemez ve iki boşluk arasında doğrudan açıklık oluşur.
• Kısmi çatısızlık — defekt koroner sinüsün orta ya da terminal bölümünde sınırlı kalırken diğer segmentlerde atriyum-sinüs duvarı korunur.
• Tam çatısızlık — koroner sinüs boyunca sol atriyumla ayırıcı ortak duvar izlenmez.

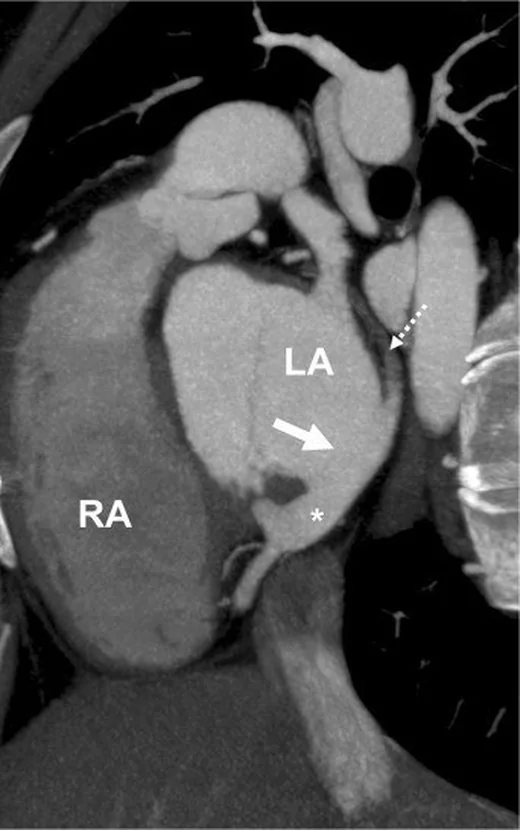

• Koroner sinüs-sol atriyum bağlantısı — koronal ve sagittal BT görüntülerinde koroner sinüsün sol atriyuma bağlantısı gösterilebilir.
• Persistan sol superior vena kava eşliği — sol taraftan inen PLSVC'nin koroner sinüsle ve sol atriyumla ilişkisi, terminal bağlantısına kadar izlenir.
• Koroner sinüs genişlemesi — tek başına çatısızlık tanısı koydurmaz; tanı için sol atriyumla ortak duvarın kısmi veya tam kaybı aranır.
• Eşlik eden anomaliler — BT ve kardiyovasküler MR, anormal pulmoner venöz dönüş gibi ek konjenital anomalilerin değerlendirilmesine yardımcı olur.
• PLSVC saptandığında eşlik eden sağ superior vena kava ve innominate ven varyasyonlarını da değerlendirin; sistemik venöz anatomiyi birlikte haritalayın.

Ölçütler ve sınıflamalar

Kirklin–Barratt-Boyes sınıflaması

Klasik Kirklin–Barratt-Boyes sınıflamasında Tip I tam çatı yokluğu ve PLSVC varlığı; Tip II tam çatı yokluğu ve PLSVC yokluğu; Tip III orta segmentte, Tip IV terminal segmentte kısmi çatı defektidir. Klasik sınıflama Tip I–IV’ü kapsar; bir çalışmada koroner sinüs ile sol atriyum arasında anormal venöz bağlantı bulunan bir varyant da tanımlanmıştır; defektin yeri, kapsamı ve PLSVC eşliği ayrıca belirtilmelidir.

Normalde

Normal BT'de koroner sinüs, sol atriyumun posterior-inferiorunda atriyoventriküler oluk boyunca uzanır ve lümeni sol atriyumdan kesintisiz ince bir duvarla ayrılır. Sinüs ostiumundan geriye doğru ilerleyen oblik MPR'de bu sınırın devamlılığını, interatriyal septumun ayrı bütünlüğünü ve sinüsün sol atriyuma açılmadığını kıyaslayın.

Ayırıcı tanı

Koroner sinüs genişlemesi

sol atriyumla ortak duvar devamlıysa genişleme tek başına çatısızlık değildir; bu bulgudan genişlemenin nedeni çıkarılamaz.

Sekundum atriyal septal defekt

açıklık fossa ovalis düzeyindeki interatriyal septumdadır, koroner sinüs çatısı ise korunur.

Sinüs venozus defekti

iletişim kaval ven ile atriyumun birleşiminde yer alabilir ve anomal pulmoner venöz dönüş eşlik edebilir.

Koroner arter-koroner sinüs fistülü

koroner arter ile sinüs arasında ayrı bir anormal bağlantıdır; koroner sinüs ile sol atriyum arasındaki çatı duvarı kaybından farklı bir anomalidir.

PLSVC'nin sol atriyuma sonlanması

sol taraftan gelen venin terminal boşluğu gösterilir; Raghib kompleksiyle birlikte koroner sinüs yokluğu ve posteroinferior atriyal septal defekt bulunabilir.

Tuzaklar

• Geniş koroner sinüs çatısızlık anlamına gelmez; sinüs ile sol atriyum arasındaki ortak duvarı ardışık ince kesitlerde izleyin.
• Koroner sinüs ve sol atriyumun birlikte opaklaşması tek başına çatı defektini kanıtlamaz; ortak duvar kaybını ince kesitli MPR'de gösterin.
• Tek aksiyel kesitte posterior duvar seçilemeyebilir; koroner sinüsün uzun eksenine paralel oblik MPR ile defektin konumunu teyit edin.
• PLSVC eşlik ediyorsa damarı başlangıcından terminal boşluğa kadar izleyin ve koroner sinüsle, sol atriyumla ve varsa köprü venle ilişkisini belirleyin.

Kendini dene

1. Kardiyak BT'de sinüsün orta kesiminde sınırlı çatı kaybı görülüyor; PLSVC saptanmıyor. Kirklin–Barratt-Boyes tipi hangisidir?

   • Tip III
   • Tip I
   • Tip II
   • Tip IV
   Cevabı göster

   Tip III. Orta bölümdeki kısmi açıklık Tip III ile eşleşir. Tip IV terminal kısmi defekti; Tip I ve II tam çatısızlığı tanımlar ve PLSVC varlığına göre ayrılır.

2. Koroner sinüs geniş; oblik MPR'de sol atriyumla arasındaki duvar kesintisiz izleniyor. En uygun yorum nedir?

   • Çatı defekti gösterilmemiştir; genişlemenin nedeni bu bulgudan çıkarılamaz
   • Unroofed koroner sinüs
   • Sinüs venozus defekti
   • PLSVC'nin sol atriyuma sonlandığı gösterilmiştir
   Cevabı göster

   Çatı defekti gösterilmemiştir; genişlemenin nedeni bu bulgudan çıkarılamaz. Kaynaklar çatısız koroner sinüsü ortak duvar kaybı veya iki boşluk arasındaki anormal bağlantıyla tanımlar. Burada ortak duvar kesintisizdir; PLSVC'nin sol atriyuma sonlanması ya da başka bir bağlantı da gösterilmediğinden genişlemenin nedeni çıkarılamaz.
