Hacimsel görüntüleme ve 3B VR

Özet

VR, BT hacminden seçilen renk ve opaklık parametreleriyle üç boyutlu bir görünüm oluşturur; ray casting ile üretilen bu görünüm iki boyutlu ekrana yansıtılır. Üç boyutlu görüntüleme, karmaşık anatomide damar dalları ve komşulukların mekânsal ilişkisini görselleştirmeye yardımcı olabilir. VR, kaynak kesitlerden oluşturulan yeni bir görünümdür; görüntüsü aktarım ve aydınlatma ayarlarıyla bakış yönüne bağlı olduğundan tanı için kaynak kesitlerle birlikte incelenmelidir. Seçilen sunum parametreleri kaynak verinin bazı bölümlerinin görünümde yer almamasına yol açabilir; küçük damar ve kortikal kemik bulgularını kaynak kesitlerde doğrulayın.

Faz ve pencere

BTA tanısal

İyotla opaklaşmış aort lümeni ve dalları VR’de belirginleşebilir; görünmeyen bir dalda gerçek kesintinin yanı sıra örtüşme ve aktarım ayarlarının etkisi de düşünülmelidir.

Kemik rekonstrüksiyonu

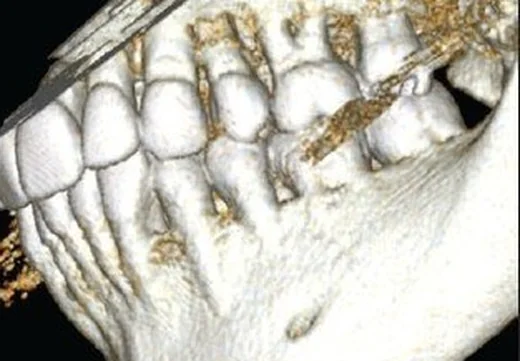

İnce kesitli kemik BT verisinden kortikal yüzeyin ve fragmanların üç boyutlu görünümü oluşturulabilir; çözünürlük ve aktarım ayarları küçük kortikal ayrıntıların görünürlüğünü etkiler.

Önerilen pencereler: Anjiyo (G 600 / M 150), Kemik (G 1800 / M 400).

BT bulguları

• Kontrastla opaklaşmış aort lümeni ve dalları VR’de seçilen renk ve opaklık aktarımıyla belirginleştirilebilir; dal köklerini kaynak kesitlerde doğrulayın.
• Kemik için seçilen aktarım korteksi öne çıkarabilir; medüller ve çevre yumuşak doku görünürlüğü opaklık ayarına bağlıdır.
• Aort kavsi dalları sabit bir VR bakışında üst üste projekte olup çıkış noktalarını kısmen örtebilir.
• Görece düşük kontrastlı küçük bir damar, aktarım ayarlarına bağlı olarak VR görünümünde belirsizleşebilir veya kaybolabilir.
• Ekrandaki çap görünümü bakış yönü ve iki boyutlu izdüşümden etkilenebilir; lümen çapını uygun düzleme yöneltilmiş kaynak kesitte ölçün.
• Hacmi döndürünce yeniden görünen damar segmenti önceki yöndeki örtüşmeyi düşündürür; anatomik sürekliliği kaynak kesitlerde doğrulayın.

Normalde

Tipik sol aort kavsinde sağ brakiyosefalik trunkus, sol ana karotis ve sol subklavyen arterler bu sırayla çıkar; dalanma varyantları kaynak kesitlerde tanımlanmalıdır. Dal düzenini kaynak kesitlerde doğrulayın; VR’de dalın görünümü bakış yönü ve örtüşmeye göre değişebilir, şüpheli segmenti aksiyel ve diğer düzlemlerde izleyin.

Ayırıcı tanı

Maksimum yoğunluk projeksiyonu

her görüş ışınındaki en yüksek yoğunluklu vokseli öne çıkarır; VR gibi seçilmiş opaklıklarla hacim boyunca katkıları biriktirmez.

Yüzey gösterimi

görüntüleyene en yakın seçilmiş yüzey voksellerini gölgeli yüzey olarak gösterir; hacim verisinin ışın boyunca gösterilmesi VR’den farklıdır.

Çok düzlemli rekonstrüksiyon

kaynak veriyi kesit düzleminde gösterir; perspektifli üç boyutlu komşuluk sunmaz.

MinIP

ışın boyunca en düşük atenüasyonlu vokselleri öne çıkarır; hava yolları, safra yolu ve pankreas kanalı için VR'den farklı bir projeksiyondur.

Tuzaklar

• Aort dallarının üst üste binmesi yalancı kesinti izlenimi verebilir; kamerayı döndür ve dal lümenini kesitlerde izle.
• Aktarım ayarları ince bir damarı VR görünümünde belirsizleştirebilir; görünmemeyi oklüzyon saymadan opaklaşmayı kaynak kesitlerde kontrol edin.
• VR ince yüzey ayrıntılarını sınırlı gösterebilir; kırık hattını ince kesitli kemik kaynak görüntülerinde doğrulayın.
• VR’deki renk veya parlaklık, kaynak HU değerini doğrudan yansıtmayabilir; atenüasyonu kaynak BT kesitinde değerlendirin.

Kendini dene

1. BTA hacim görüntüsünde bir arkus dalı seçilmiyor, ancak kaynak kesitlerde kontrastlı lümen sürekliliği var. En olası açıklama hangisi?

   • Opaklık veya örtüşme etkisi
   • Gerçek damar atrezisi
   • Kalsifiye plak
   • Aort diseksiyonu
   Cevabı göster

   Opaklık veya örtüşme etkisi. Kaynak kesitlerde kontrastlı lümen sürekliliği varken VR’de dalın seçilememesi aktarım ayarı veya örtüşmeyle açıklanabilir. Atrezi gerçek lümen kesintisi gerektirir; plak ya da diseksiyon değerlendirmesi de kaynak BT bulgularına dayanmalıdır.

2. Küçük kafa tabanı fragmanı VR'de görünmüyor. Hangi görüntü gerçek kortikal ayrışmayı en iyi doğrular?

   • İnce kesit kemik rekonstrüksiyonu
   • Aort MIP görüntüsü
   • Yumuşak doku VR'si
   • Kontrastsız beyin penceresi
   Cevabı göster

   İnce kesit kemik rekonstrüksiyonu. İnce kesitli kemik rekonstrüksiyonu kortikal devamlılığı doğrudan değerlendirmek için en uygun seçenektir. MIP yüksek atenüasyonlu vokselleri hacim boyunca projekte eder ve ince kesitli kemik BT’nin yerini tutmaz; yumuşak doku VR ve beyin penceresi de ince kortikal ayrışmayı değerlendirmek için daha az uygundur.
