Kalvaryum ve kafa tabanı kırığı

Özet

Kalvaryum veya kafa tabanı kırığı, künt yüksek enerjili kafa travmasında doğrudan kemik hasarını ve komşu damar, kraniyal sinir, BOS yolu ya da beyin yaralanması riskini gösterir. Kontrastsız ince kesit BT ve kemik algoritmalı çok düzlemli rekonstrüksiyonlar temporal kemik kırıklarının güvenilir karakterizasyonunda temel rol oynar. Kırığın karotis kanalına, otik kapsüle, paranazal sinüslere veya dural sinüs oluklarına ilişkisi ek değerlendirme gereksinimini belirler. İnce kafa tabanı çatlağı atlanırsa damar yaralanması, BOS kaçağı veya eşlik eden intrakraniyal komplikasyon gözden kaçabilir.

Faz ve pencere

Kontrastsız tanısal

İnce kesit kemik algoritması ve çok düzlemli reformatlar kırık hattının tespitinde ve karakterizasyonunda temel rol oynar; kafa tabanı kırığına eşlik eden pnömosefali ve ekstraaksiyel kanama beyin penceresinde tamamlanır. Kırık tespiti kontrastsız ince kesit BT ve kemik penceresi ile yeterlidir; kontrast uygulaması damar yaralanması şüphesi durumunda düşünülür.

Önerilen pencereler: Kemik (G 1800 / M 400), Beyin (G 80 / M 40), Yumuşak doku (G 400 / M 40), Anjiyo (G 600 / M 150).

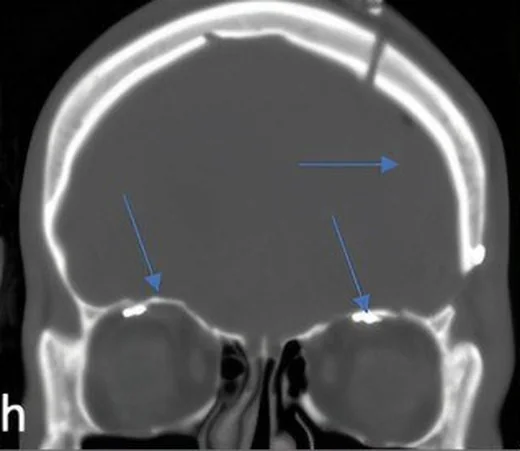

BT bulguları

• Lineer kırık hattı — dış ve/veya iç kortekste keskin lüsensi; ardışık kesit ve ortogonal planda devamı gerçek kırığı destekler.
• Deprese veya diyastatik kırık — kemik fragmanında içe yer değiştirme ya da sütür hattında travmatik genişleme.
• Kafa tabanı uzanımı — temporal kemik petröz parçası, sfenoid kemik, oksipital kemik ve foramen magnum çevresinde kortikal kesintiyi takip et.
• Temporal kemik ve otik kapsül — kırığın kokleyi, vestibülü veya semisirküler kanalları tutup tutmadığını; kemikçik zinciri ve fasiyal kanal ile ilişkisini belirle.
• Kafa tabanı travmaları sırasında karotis arter yatağındaki kırık hattı, travmatik internal karotis arter yaralanması riskini düşündürür ve bu durumda tanı için CT anjiyografi önceliklidir.
• Kafa tabanı kırığına eşlik eden pnömosefali ve orta/anterior kafatası boşluğundan kaynaklanan travmatik BOS kaçağı (rinore), sinüslerdeki havasızlık ve klinik bulgu olarak izlenebilir.
• Pnömosefali — kafa içi ekstraaksiyel hava, kırıkla birlikte dural ve sinüs/orta kulak iletişimini düşündürür.

Ölçütler ve sınıflamalar

Temporal kemik otik kapsül sınıflaması

Otic capsule-sparing (OCS): Kırık hatları koklea, vestibül ve semisirküler kanallardan oluşan otik kapsül bütünlüğünü bozmaz. Otic capsule-violating (OCV): Kırık koklea, vestibül veya semisirküler kanalları (kemik labirent yapısını) tutar; ciddi işitme kaybı ve BOS kaçağı gibi komplikasyonlarla güçlü şekilde ilişkilidir.

Normalde

Normal kalvaryumda iç ve dış kortikal tablalar kesintisiz, sütürler beklenen yerleşim ve biçimde izlenir; kafa tabanında petröz kemik, sfenoid sinüs duvarları ve oksipital kondiller simetriktir. Aynı anatomik düzeyde karşı taraf korteksini ve komşu hava hücrelerini kıyaslayın; tek bir ince çizginin kırık mı sütür/varyant mı olduğuna ortogonal reformatta devamlılık ve anatomik konumla karar verin.

Ayırıcı tanı

Kraniyal sütürler ve aksesuar varyantlar, kırık çizgilerine benzer radyografik görünüm sergileyebilir; morfoloji ve yönsel özellikleri kırıklardan ayırt edilmelidir.

Emissar damar kanalları ve vasküler yapılar, kırık çizgilerine benzer lüsensi oluşturabilir; ancak bunlar tipik anatomik seyir izlerken kırık hattı rastgele yön değiştirir.

Aksesuar sütür

çoğunlukla düzgün kenarlı ve kalvaryumda anatomik varyant yerleşimli çizgidir; ilişkili yumuşak doku şişliği tek başına ayırıcı değildir.

Kafa tabanı artefaktı

özellikle petröz kemik komşuluğunda çizgilenme oluşturur; gerçek kırık farklı planda kemik korteksinde devam eder.

Eski kırık veya cerrahi defekt, travmatik ya da iyatrojenik kalvarial değişiklikler arasında değerlendirilir; doğru tanıda klinik öykü yardımcıdır.

Tuzaklar

• Kafa tabanını yalnız beyin penceresinde değerlendirme; ince lineer kırık için kemik algoritması ve koronal-sagittal reformatı aç.
• Tek düzlemdeki lüsensi, damar kanalı veya sütürle karışabilir; devamlılığı doğrulamak için koronal ve sagittal reformatlar gereklidir.
• Karotis kanalına uzanan çizgiyi raporda yalnız kemik bulgusu olarak bırakma; damar yaralanması riski için BTA gereksinimini klinik bağlamda belirt.
• Temporal kemik kırığında yalnız longitudinal/transvers yön adını kullanıp otik kapsül geçişini atlama; koklea ve vestibül korteksini ayrıca incele.

Kendini dene

1. Temporal kemik kırık hattı koklea veya vestibülü tutuyorsa hangi sınıflama kullanılır?

   • Otic capsule-violating
   • Otic capsule-sparing
   • Longitudinal-only
   • Sütür ayrışması
   Cevabı göster

   Otic capsule-violating. Otic capsule-violating (OCV), otik kapsülün ihlal edildiği kırık sınıfıdır; kaynak kohortta OCV kırıklar geri dönüşümsüz defisitlerle ilişkili bulunmuştur. Kırık bu yapıları tutmuyorsa Otic capsule-sparing (OCS) olarak adlandırılır.

2. Kafa tabanı kırık hattı karotis kanalının korteksini kesiyor; damar yaralanmasını araştıran inceleme hangisidir?

   • Baş-boyun BT anjiyografi (BTA)
   • Kontrastsız kafa BT
   • Kemik algoritmalı reformat
   • Portal venöz BT
   Cevabı göster

   Baş-boyun BT anjiyografi (BTA). Kafa tabanı kırığının karotis kanalına uzanımı, travmatik Internal Carotid Artery (ICA) yaralanmasını düşündürür; ilk tanı yöntemi olarak boyun Bilgisayarlı Tomografi Anjiyografi (BTA) tercih edilir. Kırık hattının lokalizasyonu kontrastsız BT ve kemik penceresi ile yapılırken, damar yaralanması şüphesi varsa kontrastlı anjiyografi gereklidir.
