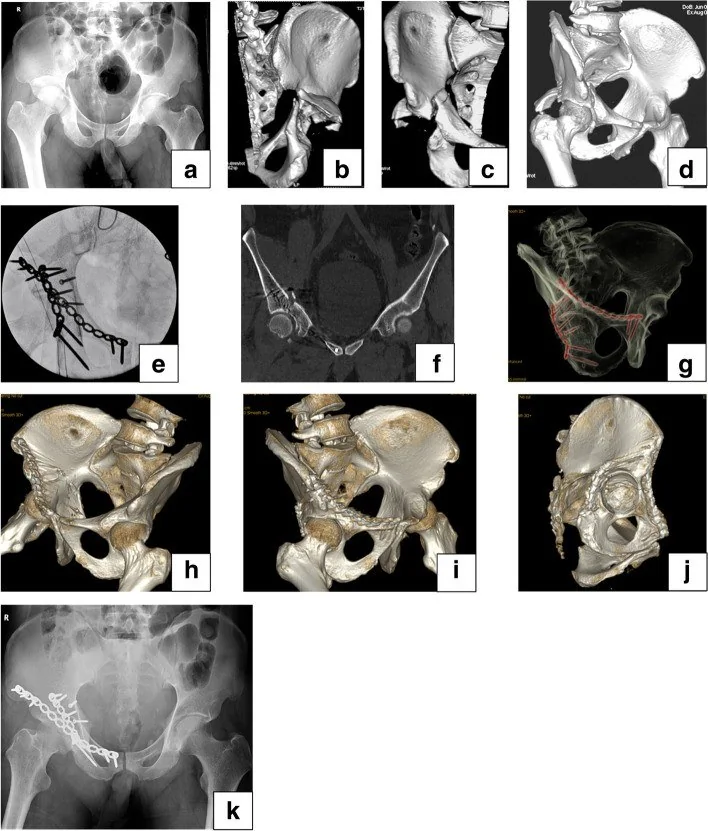

Transvers asetabulum kırığı

Özet

Transvers asetabulum kırığı, tek bir oblik-yatay hattın asetabulumu ön ve arka kolonlar boyunca geçerek üst iliak-çatı parçasını alt iskiopubik parçadan ayırdığı temel kırık örüntüsüdür. Kontrastsız ince kesit BT, hattın iki kolondan sürekliliğini, yük taşıyan çatıyı kesip kesmediğini ve alt segment ile femur başı arasındaki yer değiştirme ve rotasyonu gösterir; transvers kırıklarda femur başında genel bir medializasyon beklenmez. Hattın eklem çatısıyla ilişkisi ve posterior duvar fragmanı, kırığın sınıflamasını ve eklem uyumunu anlamak için önemlidir. T tipi kırıkların alt kolon ayrılması ve eşlikçi posterior duvar fragmanı, alışılagelen röntgenlerde sınıflandırılmaları zor olduğundan çoklu düzlem rekonstrüksiyonlu BT ile incelenmelidir.

Faz ve pencere

Kontrastsız tanısal

Aksiyel kesitlerde asetabulumu önden arkaya geçen kırık çizgisi anterior ve posterior kolonları aynı örüntüde keser; koronal ve sagittal kemik algoritmalı rekonstrüksiyonlar hattın superior eklem çatısına göre seviyesini, alt segment ile femur başı arasındaki yer değiştirme ve rotasyonu ve eklem uyumunu gösterir. Obturator halka içinde aşağı uzanan ek dikey bacak T tipi uzanımı, posterior rimde ayrı fragman ise ek posterior duvar bileşenini düşündürür. Kırık morfolojisini göstermek için kontrast fazı gerekmez.

Önerilen pencereler: Kemik (G 1800 / M 400), Yumuşak doku (G 400 / M 40).

BT bulguları

• Ön-arka kolon geçişi — tek kırık hattı anterior kolondan posterior kolona uzanarak asetabulumun iki kemik sütununu aynı seviyede ayırır.
• Transvers kırık hattı her iki kolonu da geçerek, superior iliak kanat ve asetabular çatıyı inferior iskium ve pubisle ayırır.
• Çatı ilişkisi — hattın yük taşıyan superior kubbeyi kesip kesmediği ve subkondral yüzü basamaklandırıp basamaklandırmadığı belirtilir.
• Alt iskiopubik parça içe rotasyonla pelvik boşluğa yaklaşabilir; transvers kırıklarda femur başında genel bir medializasyon beklenmez, bu durum genellikle üst segmentin eksternal rotasyonunun yarattığı yanılsamadır.
• İliopektineal ve ilioiskial çizgiler — iki konturda birden kesinti, ön ve arka kolon tutulumunu destekler.
• Obturator halka dikey bacağı — transvers çizgiden aşağı inip obturator halkayı kesen ek hat T tipi örüntüyü oluşturur.
• Posterior duvar fragmanı — posterior rimde ek, ayrı kemik parçası varsa transvers-plus-posterior-wall bileşeni tarif edilir.
• Eklem içi fragman ve marjinal impaksiyon — femur başı ile asetabular çatı arasında serbest kemik veya çökmüş eklem yüzü aranır.

Ölçütler ve sınıflamalar

Judet–Letournel temel kırık örüntüleri

Transverse, beş temel asetabulum örüntüsünden biridir: tek hat her iki kolonu geçerek eklemi üst iliak/çatı ve alt iskiopubik parçalara ayırır. Posterior rimde bağımsız fragman varsa transverse–posterior wall olarak ilişkili örüntüye geçer; aşağı inen dikey bacak varsa T tipi değerlendirilir.

AO alt tipi: çatıya göre hat seviyesi

AO Surgery Reference hattı eklem çatısına göre transtektal (yük taşıyan çatıyı keser), jukstaktektal (fossa ile çatı komşuluğundan geçer) veya infratektal (fossanın daha altından geçer) olarak tanımlar. Bu morfolojik adlar kırık çizgisinin konumunu belirtir; tek başına tedavi kararı değildir.

Judet–Letournel ilişkili örüntüler

Transvers hatta posterior duvar fragmanı eklenmesi transverse–posterior wall örüntüsüdür; obturator halka içinden aşağı uzanan bacakla kolonların ek ayrılması ise T tipi kırığı düşündürür.

Normalde

Normal asetabulumda anterior ve posterior kolonların kemik konturları kesintisiz olarak aynı eklem yuvasını destekler; iliopektineal ve ilioiskial çizgiler düz ve kopuksuz görünür. Kırık tarafta alt iskiopubik segmentin üst iliak-çatı segmentine göre kaymasını, superior eklem yüzündeki basamaklanmayı ve karşı tarafın merkezlenmiş femur başı ilişkisini kıyaslayın.

Ayırıcı tanı

T tipi asetabulum kırığı

transvers hatta ek olarak obturator halka/iskium yönüne inen dikey kol bulunur ve alt segmenti daha ileri ayırır.

Transvers ve posterior duvar kırığı

iki kolonu geçen hatta ek olarak posterior rimden kopmuş bir veya daha fazla ayrı fragman vardır.

Ön kolon ve posterior hemitransvers

ön kolonun kraniyal uzanımı ile posterior oblik hat birleşir; tek ortak yatay transvers düzlem oluşturmayabilir.

Arka kolon kırığı

posterior kolondan çatı ve obturator halkaya uzanır fakat anterior kolondan aynı seviyede geçen ön-arka hat yoktur.

İki kolon kırığı

hem anterior hem posterior kolon kırılır ancak eklem yüzünün hiçbir bölümü sağlam proksimal iliak kanada bağlı kalmaz; transvers örüntünün üst-alt segment geometrisinden farklıdır.

Tuzaklar

• Tek bir aksiyel kesitteki oblik hat tüm asetabulum boyunca transvers devam sanılabilir; aksiyel, koronal ve sagittal düzlemlerde ön ve arka kolon geçişini birbirine bağlayın.
• Transvers kırıklarda femur başının eklem yuvasında merkezden çıkık gibi görünmesi genellikle üst iliak segmentin eksternal rotasyonunun yarattığı yanılsamadır; alt segmentin pelvis içindeki rotasyonu ayrıca izlenmelidir.
• Posterior duvar fragmanı transvers hatla aynı çizgi gibi birleşebilir; eklem düzeyindeki posterior rimde ikinci bir kırık yüzü ve ayrı fragman olup olmadığını inceleyin.
• Çatı tutulumunu yalnız kırık çizgisinin varlığıyla varsaymayın; superior subkondral yüzeyin hangi tarafta kaldığını ve çizginin fossa/çatıya göre yerini multiplanar görüntüde belirtin.

Kendini dene

1. Tek hat her iki kolonu geçiyor; aşağı doğru obturator halkaya inen ek bacak izlenmiyor. Hangi temel örüntü en olasıdır?

   • Transvers asetabulum
   • T tipi asetabulum
   • Arka kolon
   • İki kolon
   Cevabı göster

   Transvers asetabulum. Her iki kolonu tek hatla ayıran ve aşağı inen dikey bacağı olmayan örüntü saf transvers kırığa uyar. T tipinde ek bacak vardır; arka kolon yalnız posterior sütunu keser; iki kolon örüntüsünde eklem yüzünün proksimal iliuma bağlı bölümü kalmaz.

2. Her iki kolonu kesen transvers kırık hattına posterior eklem kenarından kopmuş fragman eklenmesi hangi Letournel-Judet örüntüsü oluşturur?

   • Saf transvers asetabulum
   • Transvers ve posterior duvar
   • T tipi asetabulum
   • İki kolon kırığı
   Cevabı göster

   Transvers ve posterior duvar. S1 ve S2 kaynakları, saf transvers kırığa posterior duvar fragmanının eklenmesinin 'transvers ve posterior duvar' (TPW) ilişkili örüntüsünü oluşturduğunu belirtmektedir.
